VPN Gatewayのハブ機能により、大規模企業は複数のオフィスを相互に接続し、複数のオフィスを仮想プライベートクラウド (VPC) に接続できます。 このトピックでは、VPN Gatewayのハブ機能を使用して、複数のオフィス同士を接続し、複数のオフィスをVPCに接続する方法について説明します。

ハブ機能の概要

VPNゲートウェイを作成すると、自動的にハブ機能が有効になります。各拠点のカスタマーゲートウェイと、各拠点からクラウドへのIPsec-VPN接続の設定のみを行う必要があります。 このようにして、オフィスは相互に、またVPCと通信できます。

説明 VPNゲートウェイへのIPsec-VPN接続は最大10回まで確立できます。 異なるリージョンの10のオフィスを各VPNゲートウェイに接続できます。

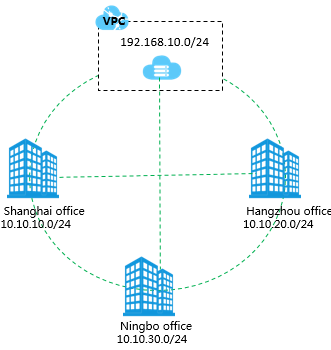

シナリオ

複数のオフィスを接続する

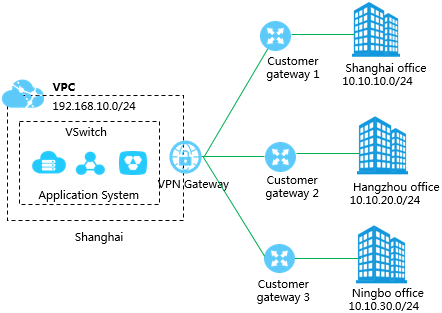

このトピックでは、上記のシナリオを例として使用します。 大企業は上海、杭州、寧波にオフィスを構えています。 この企業は、中国（杭州）地域にVPC1というVPCを導入しています。サービスはVPC1のElastic Compute Service (ECS) インスタンスにデプロイされます。 オフィスは互いに、またはVPC1と通信できません。 ビジネスの発展により、企業はVPN Gatewayのハブ機能を使用して、各オフィスとVPC1を接続したいと考えています。

前提条件

  • オフィス内のオンプレミスゲートウェイ装置のパブリックIPアドレスが取得される。
  • VPC1は中国 (杭州) リージョンで作成されます。 VPC1内のECSインスタンスにサービスが展開されます。詳細については、「IPv4 CIDRブロックを持つVPCの作成」をご参照ください。
    この例でのVPC1および各事業所のCIDRブロックを次の表に示します。
    説明 ビジネス要件に基づいてCIDRブロックを計画できます。 CIDRブロックが互いに重ならないようにしてください。
    オフィスVPC1上海オフィス杭州オフィスニンポーのオフィス
    接続するCIDRブロック192.168.0.0/1610.10.10.0/2410.10.20.0/2410.10.30.0/24
    ECSインスタンスのIPアドレス192.168.20.121N/AN/AN/A
    オンプレミスゲートウェイデバイスのパブリックIPアドレスN/A1.XX.XX.12.XX.XX.23.XX.XX.3
  • VPC1のECSインスタンスに適用されるセキュリティグループルールと、各オフィスに適用されるアクセス制御ルールを認識しています。 セキュリティグループルールとアクセス制御ルールにより、オフィスは相互に、およびVPC1と通信できます。 詳しくは、「セキュリティグループルールの照会とセキュリティグループルールを追加」をご参照ください。

手順

手順

手順 1: VPN ゲートウェイの作成

VPC1が属するリージョンにVPNゲートウェイを作成します。上海オフィス、杭州オフィス、寧波オフィスは、このVPNゲートウェイを使用して互いに通信し、VPC1と通信します。

  1. VPN Gatewayコンソールにログインします。
  2. 上部のナビゲーションバーで、VPNゲートウェイを作成するリージョンを選択します。
    この例では、中国 (杭州) リージョンが選択されています。
  3. VPN Gateway ページで、[VPN Gateway の作成] をクリックします。
  4. 購入ページで、次のパラメーターを設定し、[今すぐ購入] をクリックして、支払いを完了します。
    項目説明
    NameVPNゲートウェイの名前を入力します。 この例では、VPN Gateway 1が入力されています。
    RegionVPNゲートウェイをデプロイするリージョンを選択します。 この例では、中国 (杭州) リージョンが選択されています。
    VPCVPNゲートウェイを関連付けるVPCを選択します。 この例では、VPC 1が選択されています。
    VSwitchの指定VPCの指定されたvSwitchにVPNゲートウェイをデプロイするかどうかを指定します。 この例では、[いいえ] が選択されています。
    最大帯域幅VPN gatewayの最大帯域幅値を指定します。 単位：Mbit/秒。
    トラフィックVPNゲートウェイの計測方法を選択します。 デフォルト値: Pay-by-data-transfer

    詳細については、「従量課金制」をご参照ください。

    IPsec-VPNIPsec-VPNを有効にするかどうかを指定します。 この例では、[有効化] が選択されています。
    SSL-VPNSSL-VPNを有効にするかどうかを指定します。 この例では、[無効] が選択されています。
    期間

    課金サイクルを指定します。 デフォルト値: [時間単位] 。

    サービスにリンクされたロール[サービスにリンクされたロールの作成] をクリックすると、サービスにリンクされたロールAliyunServiceRoleForVpnが自動的に作成されます。

    VPN gatewayが他のクラウドリソースにアクセスする役割を引き受ける方法の詳細については、「AliyunServiceRoleForVpn」をご参照ください。

    [作成済み] が表示されている場合、サービスにリンクされたロールが作成され、再度作成する必要はありません。

    詳細については、「VPN Gateway の作成」をご参照ください。
  5. VPN gatewayページに戻り、VPN gatewayを表示します。
    VPNゲートウェイを作成すると、準備中状態になります。 1〜5分後、VPNゲートウェイは正常状態に変わります。 VPNゲートウェイが正常状態に変わった後、VPNゲートウェイは使用できる状態になります。

ステップ2: 各オフィスのカスタマーゲートウェイを作成する

VPNゲートウェイを利用して拠点間の通信を可能にするには、各拠点にカスタマーゲートウェイを作成する必要があります。

  1. 左側のナビゲーションウィンドウで、[相互接続] > [VPN] > [カスタマーゲートウェイ] を選択します。
  2. 上部のナビゲーションバーで、カスタマーゲートウェイを作成するリージョンを選択します。
    説明 接続するカスタマーゲートウェイとVPNゲートウェイは、同じリージョンにデプロイする必要があります。
  3. カスタマーゲートウェイ ページで、[カスタマーゲートウェイの作成] をクリックします。
  4. カスタマーゲートウェイの作成 パネルで、次の情報に基づいてカスタマーゲートウェイを設定し、[OK] をクリックします。
    オフィスごとにカスタマーゲートウェイを作成する必要があります。 詳細については、次の表を参照してください。
    項目説明上海オフィス杭州オフィスニンポーのオフィス
    Nameカスタマーゲートウェイの名前を入力します。 Shanghai-customer1杭州-customer2Ningbo-customer3
    IPアドレスカスタマーゲートウェイのパブリックIPアドレスを入力します。 この例では、1.XX. XX.1を入力します。 これは、上海オフィスのオンプレミスゲートウェイデバイスのパブリックIPアドレスです。 In this example, 2.XX.XX.2 is entered. これは、杭州オフィスのオンプレミスゲートウェイデバイスのパブリックIPアドレスです。 この例では、 3.XX.XX.33.XX.XX.3 と入力されています。これは寧波オフィスのオンプレミスゲートウェイデバイスのパブリックIPアドレスです。

    詳細については、「カスタマーゲートウェイの作成」をご参照ください。

ステップ3: 各オフィスのIPsec-VPN接続を作成する

各オフィスにIPsec-VPN接続を作成して、オフィスをAlibaba Cloudに接続します。

  1. 左側のナビゲーションウィンドウで、[相互接続] > [VPN] > [IPsec接続] を選択します。
  2. 上部のナビゲーションバーで、IPsec-VPN接続のリージョンを選択します。
  3. VPN 接続 ページで、[VPN 接続の作成] をクリックします。
  4. [VPN 接続の作成] ページで、IPsec-VPN接続に次のパラメーターを設定し、[OK] をクリックします。
    各オフィスのIPsec-VPN接続の設定を次の表に示します。
    項目説明上海オフィス杭州オフィスニンポーのオフィス
    NameIPsec-VPN接続の名前を入力します。 IPsec-VPN接続1IPsec-VPN接続2IPsec-VPN Connection 3
    VPNゲートウェイ作成したVPNゲートウェイを選択します。 VPN Gateway 1
    カスタマーゲートウェイ作成したカスタマーゲートウェイを選択します。 Shanghai-customer1 Hangzhou-customer2 Ningbo-customer3
    ルーティングモードルーティングモードを選択します。 宛先ルーティングモード 宛先ルーティングモード 保護されたデータフロー
    ローカルネットワークオフィスに接続するCIDRブロックを入力します。 CIDRブロックはフェーズ2ネゴシエーションで使用されます。 N/AN/A192.168.0.0/16
    リモートネットワークVPCに接続するCIDRブロックを入力します。 このCIDRブロックはフェーズ2ネゴシエーションで使用されます。 10.10.30.0/24
    すぐに有効接続のネゴシエーションをすぐに開始するかどうかを指定します。
    • Yes: 設定完了後にコネクションネゴシエーションを開始します。
    • No: 受信トラフィックが検出されるとネゴシエーションを開始します。
    		Yes はい はい
    Pre-shared Key事前共有キーを入力します。

    値を入力しない場合、事前共有キーとしてランダムな16文字の文字列が生成されます。

    重要 オンプレミスのデバイスとIPsec-VPN接続が同じ事前共有キーを使用していることを確認します。
    		fddsFF123****TTTddd321****PPPttt456****

    その他のパラメーターにはデフォルト設定を使用します。 詳細については、「IPsec-VPN接続の作成と管理」をご参照ください。

  5. [確立] ダイアログボックスで、[OK] をクリックします。

ステップ4: VPN gatewayのルートを設定する

IPsec-VPN接続を作成した後、上海と杭州のオフィスのCIDRブロックをVPNゲートウェイの宛先ベースのルートテーブルに追加し、上海、杭州、寧波の各オフィスのCIDRブロックを1にアドバタイズする必要があります。

説明 寧波局用に作成したIPsec-VPN接続のルーティングモードは、保護されたデータフローに設定されています。 IPsec-VPN接続が作成されると、システムはVPNゲートウェイのポリシーベースのルートテーブルにローカルルートとピアルートを自動的に追加します。 そのため、ポリシーベースのルートテーブルでは、寧波オフィスのCIDRブロックのみをVPC1にアドバタイズする必要があります。 ルートを追加する必要はありません。
  1. 左側のナビゲーションウィンドウで、[相互接続] > [VPN] > [VPNゲートウェイ] を選択します。
  2. 上部のナビゲーションバーで、VPN gatewayのリージョンを選択します。
  3. [VPN Gateway] ページで、管理するVPN gatewayを見つけ、そのIDをクリックします。
  4. 上海と杭州のオフィスのCIDRブロックを追加し、アドバタイズします。 Destination-based Routing タブで、VPNゲートウェイを選択します。
    1. [宛先ベースルーティング] タブで、[ルートエントリの追加] をクリックします。
    2. [ルートエントリの追加] パネルで、次のパラメーターを設定し、[OK] をクリックします。
      項目説明Route 1ルート2
      宛先CIDRブロック接続先CIDRブロックを入力します。 上海オフィスのプライベートCIDRブロックである10.10.10.0/24を入力します。 杭州オフィスのプライベートCIDRブロックである10.10.20.0/24を入力します。
      ネクストホップタイプネクストホップタイプを選択します。 [IPsec接続] を選択します。 [IPsec接続] を選択します。
      次ホップ次のホップを選択します。 IPsec-VPN接続1を選択します。 IPsec-VPN接続2を選択します。
      VPCへの公開VPNゲートウェイに関連付けられているVPCであるVPC1のルートテーブルにルートをアドバタイズするかどうかを指定します。 この例では、はいが選択されています。 この例では、はいが選択されています。
      重量ルートの重みを選択します。 有効な値：
      • 100: ルートの高い優先度を指定します。
      • 0: ルートの優先度を低く指定します。
      		この例では、デフォルト値100が使用されます。 この例では、デフォルト値100が使用されます。
      詳細については、「宛先ベースのルートを作成する」をご参照ください。
  5. VPNゲートウェイの [ポリシーベースのルーティング] タブで、寧波オフィスのCIDRブロックをアドバタイズします。
    1. [ポリシーベースのルーティング] タブで、宛先CIDRブロックが寧波オフィスのCIDRブロックであるルートを見つけ、[操作] 列の [発行] をクリックします。
    2. [ルートの公開] メッセージで、[OK] をクリックします。

手順5: オンプレミスゲートウェイデバイスの設定

VPNゲートウェイを設定した後、各オフィスのオンプレミスゲートウェイデバイスを設定する必要があります。 IPsec 接続 ページでオンプレミスゲートウェイデバイスの設定をダウンロードし、オンプレミスゲートウェイデバイスに設定を追加する必要があります。 こうすることで、各オフィス間およびVPC1との通信が可能になります。

  1. 左側のナビゲーションウィンドウで、[相互接続] > [VPN] > [IPsec接続] を選択します。
  2. [IPsec 接続] ページで、管理するIPsec-VPN接続を見つけ、[操作] 列の 詳細 > [ダウンロード設定] を選択します。
    IPsec接続1、IPsec接続2、およびIPsec接続3を見つけて、設定をダウンロードします。
  3. オンプレミスゲートウェイデバイスに設定を追加します。 For more information, see Configure an on-premises gateway device.
    • IPsec Connection 1でダウンロードした設定を上海事務所のオンプレミスゲートウェイ機器に追加します。
    • IPsec Connection 2からダウンロードした設定を杭州オフィスのオンプレミスゲートウェイ装置に追加する。
    • IPsec Connection 3からダウンロードした設定を、寧波オフィスのオンプレミスゲートウェイデバイスに追加します。

手順 6：ネットワーク接続のテスト

上記の設定が完了すると、上海オフィス、杭州オフィス、寧波オフィス、VPC1が相互に通信できるようになります。次のコンテンツでは、ネットワーク接続をテストする方法について説明します。

  1. オフィスとVPC1間のネットワーク接続をテストします。
    1. VPC1に配置されているECSインスタンスにログオンします。
      ECSインスタンスへのログイン方法の詳細については、「ECSインスタンスへの接続方法」をご参照ください。
    2. pingコマンドを実行して、上海オフィス、杭州オフィス、寧波オフィスのそれぞれのクライアントにpingを実行します。
      ping <クライアントのIPアドレス>

      オフィスからエコー応答パケットを受信できる場合、オフィスはVPC1と通信できます。

  2. オフィス間のネットワーク接続をテストします。
    1. 上海オフィスのクライアントでCLIを開きます。
    2. pingコマンドを実行して、杭州オフィスと寧波オフィスのそれぞれのクライアントにpingを実行します。
      ping <クライアントのIPアドレス>

      オフィスからエコーの応答パケットを受け取ることができれば上海のオフィスは杭州のオフィスおよびニンポーのオフィスと伝达し合うことができます。

    3. 杭州オフィスのクライアントでCLIを開きます。
    4. pingコマンドを実行して、寧波オフィスのクライアントにpingを実行します。
      ping <クライアントのIPアドレス>

      寧波オフィスからエコー応答パケットを受信できれば、杭州オフィスは寧波オフィスと通信できることになります。
